前田さんの水波投影装置の詳細記録です

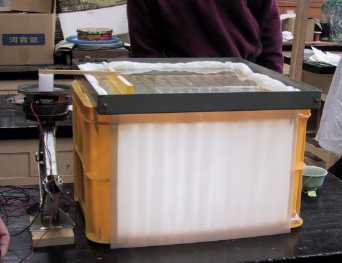

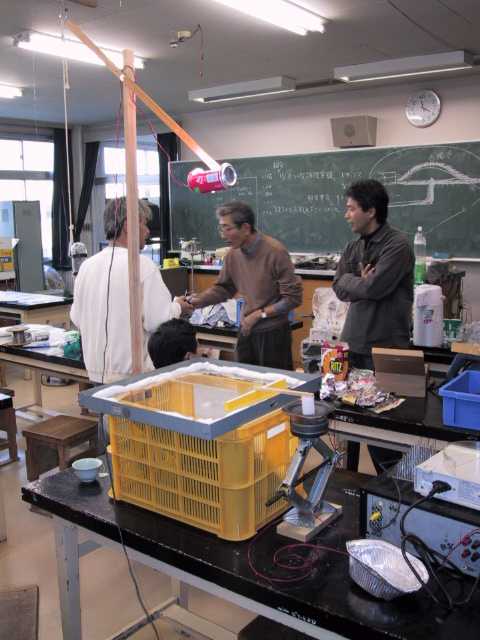

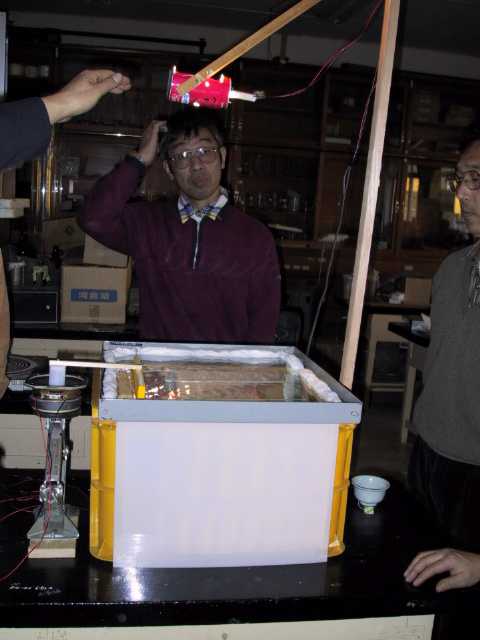

ビールケースの中に鏡を入れて上に水槽を置きます。上に見える缶は 光源。点光源になるよう工夫してあります。波源はスピーカーで振動。 超低周波発信機で数ヘルツを作り出します。

直線の振動板で平面波ができます。

平面波の放物面での反射。焦点に波が集まる様子がよくわかります。

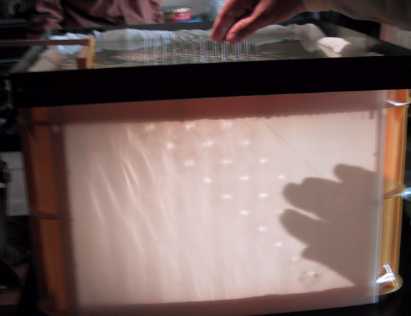

ブラッグ反射です。

２点波源の干渉です。振動数によって波源間の節線の本数が変わることも見えます。

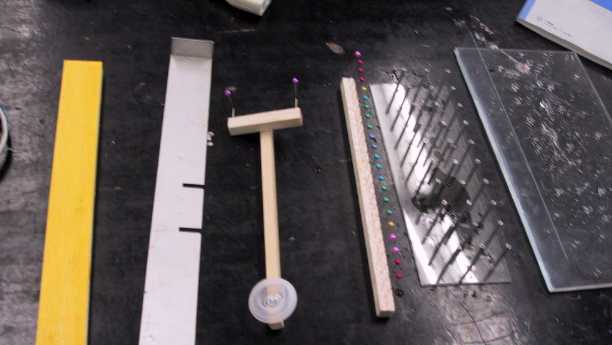

小物もしっかりつくってあります。
