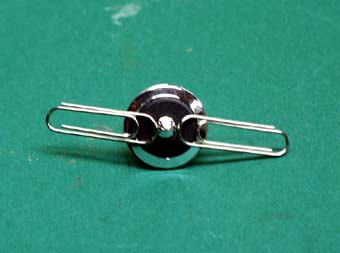

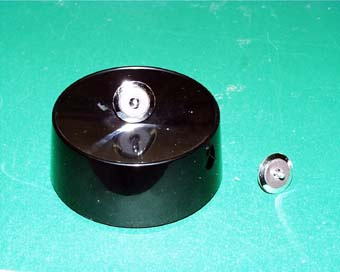

写真１（外観）コマの裏にはリング状にマグネットがはめ込んであり、直径方向に着磁されています。（写真2）

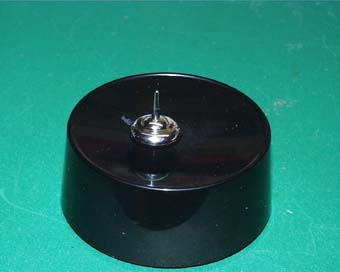

写真２（コマの着磁方向）台の上でコマを回すと、だんだん速度が速くなり、いつまでも回り続けます。（写真3）

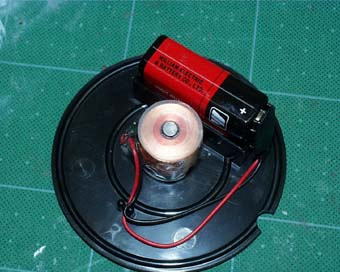

写真３（回転中）中を開けてみました。中央にコイルがあり、006Pという9Vの電池が付いています。コイルの根っこには、なにやらトランジスタのようなものが見えます。（写真4）

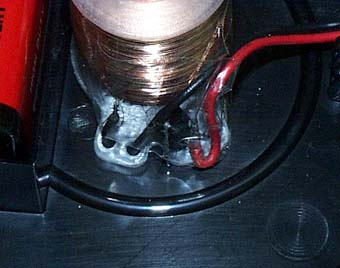

写真４（内部構造）この部分を拡大すると、まさしくトランジスタです。コイルは外側に薄い色の細いエナメル線、内側が少し太い線（色も少し濃い色）です。写真では少し見えにくいと思いますが、ルーペで拡大してみると、電池のプラスが、トランジスタのコレクタ、マイナスが太い方のコイル、エミッタに両方のコイル、そしてベースに細い方のコイルがつながっています。（写真5）

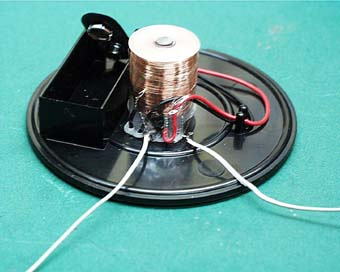

写真５（トランジスタ）どうやらコマが回転すると、コマの磁石の回転による磁力線の変化が、細い方のコイルに誘導され、それがトランジスタを動作させて電流を流し、その電流によるコイルの磁力線がコマを動かし、そして・・・・・と循環するようです。どんな電圧が発生するかみたくなったので、コイルに細い線をつないでオシロスコープで波形を観察することにしました。（写真6）

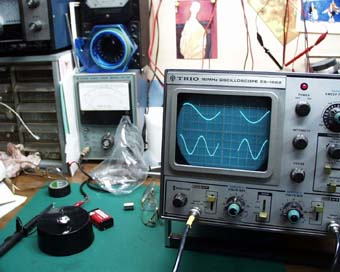

写真６（テストリード線）電池をつながない状態では、きれいな正弦波（サインカーブ）が見られます。上が誘導波形で、下は周波数校正用の50Hz（ヘルツ）です。（写真7)

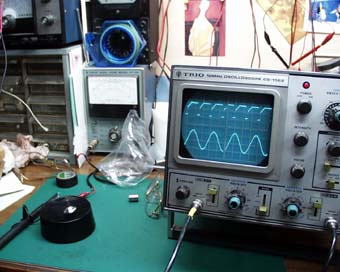

写真７（１次誘導波形）電池をつないだ状態では、波形は大幅にひずみます。大体方形波に近い波形です。これはトランジスタの特性や、コイルの過途現象、コマの磁力線変化などとの相互作用だと思いますが、かなり難しい理論が必要で、ワタシの手には負えません。（写真８）
写真８（電池駆動波形）ついでにコイルの巻き数を推定してみました。
まずエナメル線の太さですが、手元にあった一番細い縒り線の素線が、マイクロメータではかると0.11mmφ、色の薄い方の線とルーペで比較すると、それよりわずかに細いので、0.1mmφと推定、それとの比較で、色の濃い方は0.2mmφとしました。
色の濃い分の巻き厚は約2mm、巻き幅は約22mmありますから、
2×22/0.2/0.2＝1100(T)
薄い分の巻き厚は約4mm、巻き幅は同じで、
4×22/0.1/0.1＝8800(T)
位ではないかと思います。
外側の細い方が、コマからの磁気誘導で電圧を発生、トランジスタのベースを 駆動して、太い方で発振する、これは多分ハートレイ型の発振回路だと思います。
非常に簡単な構造ですが、なかなかよく考えてあります。リクツを考え出すと結構面白くて、１週間ほどあれこれ楽しんでしまいました。
