コンデンサーのはたらき

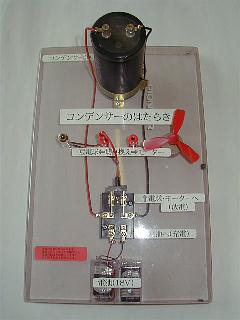

 一時的に電気を蓄えるコンデンサー(蓄電器)のはたらきを視覚化する教材です。中村理科のガレージセールで格安入手した25V、0.1Fのコンデンサーを使用しました。古いテープデッキのふたをシャーシにしてシースルー配線にしてみました。これなら説明不要ですね。

 ナイフスイッチを下に倒すとコンデンサーが充電されます。0.1F×18V=1.8Cの電荷がたまります。この電気量とこの電圧があると、普通の豆電球やモーターをはたらかせることができます。

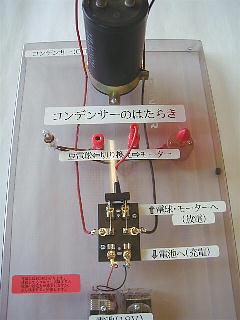

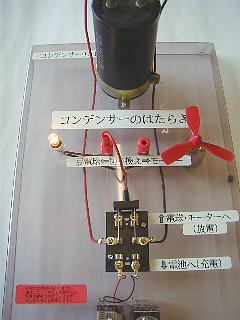

 切り替えプラグを左につなぐと、豆電球が約10秒間光ります。右につなぐとモーターが勢いよく回り、回転は約20秒間持続します。コンデンサーの電圧は電気量に比例するので、電球の光もモーターの回転も次第に弱くなっていくのが観察できます。
