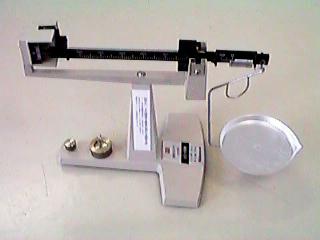

デジタル天秤が普及して出番がなくなった物理天秤だが、力のモーメントのつりあいを考える良い教材なので、実験室の常設展示とした。生徒が自由にさわれるように公開している。あえて解説はしない。観察してその仕組みを考えてもらおうというもの。秤量１５０ｇ、感量１０ｍｇの精密天秤だがなかなかスマートな作りで気に入っている。右の皿に物体を乗せ、アーム上のスライダーを動かしてラフにバランスをとったあと、アームの右側のバーニヤで精測する。

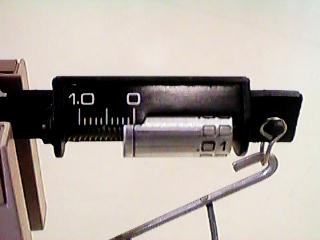

バーニヤ部拡大。銀色のシリンダーがスクリューになっていて微動する。先端位置で１００ｍｇの位、シリンダー上の目盛りで１０ｍｇの位を読む。

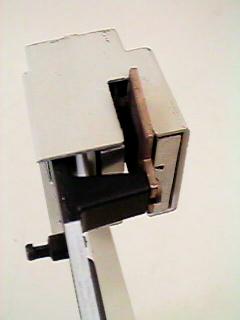

アームの先端には渦電流を利用したダンパーがついていて、揺れをすみやかに減衰させる。茶色い銅板を両側から強力磁石がはさんでいる。原理は単純だが随所に工夫がみられ、完成度の高い道具になっている。こういう知恵は大切にしたいものだ。
このように遊休物品はどんどん生徒にさわらせて活用しよう。死蔵するよりは壊されてもさわってもらった方が有益だ。
