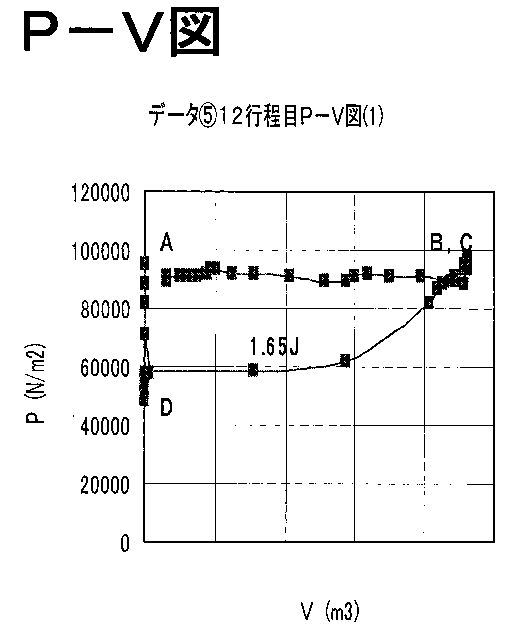

ニューコメンの大気圧機関 　ボイラー部分は電熱器を利用して蒸気を作っています。電圧計、電流計を使い消費電力を測定します。 　作用器ではピンチコックＡを開くことにより蒸気の圧力でビームを持ち上げ、次に、ピンチコックAを閉じ、ピンチコックＢを開くことで 蒸気を凝縮させ、大気圧によりビームが下がります。ビームの他端には汲み上げポンプがついていて、水を汲みます。どれだけの水を汲み上 げたかを量ることで、得られた仕事量が求められます。 　こうして、この再現モデルの熱効率が求められますが、実際に測定してみたところ何と０．０２８％。 　装置が小さいので外部に逃げる熱の割合が多く、効率は悪いです。 　動作中の作用器のビデオ映像から、圧力計のＰと注射筒の目盛りからＶを測り、筒内のＰ−Ｖ図（全体図の下にあります）をつくり、作用器部分の１サイクルの仕事量を 測定したところ、熱効率は０．２４％。先ほどの１０倍。ビーム部での無効な仕事がかなりあることがわかりました。 　排水部の温度は、Ｋ型熱伝対を使って測ったところ約７０度。注水時は２５度程度。 　ボイラー部の温度を１００度としても、仕事を得るためには、ほとんどの熱を捨てなければならないことが理解できます。 　熱を効率的に仕事に転換するのは本当に難しいことだ、といことが実感できる装置です。 　装置各部の拡大写真（下にたくさんあります）を見てください。

装置を前に説明する川上さん

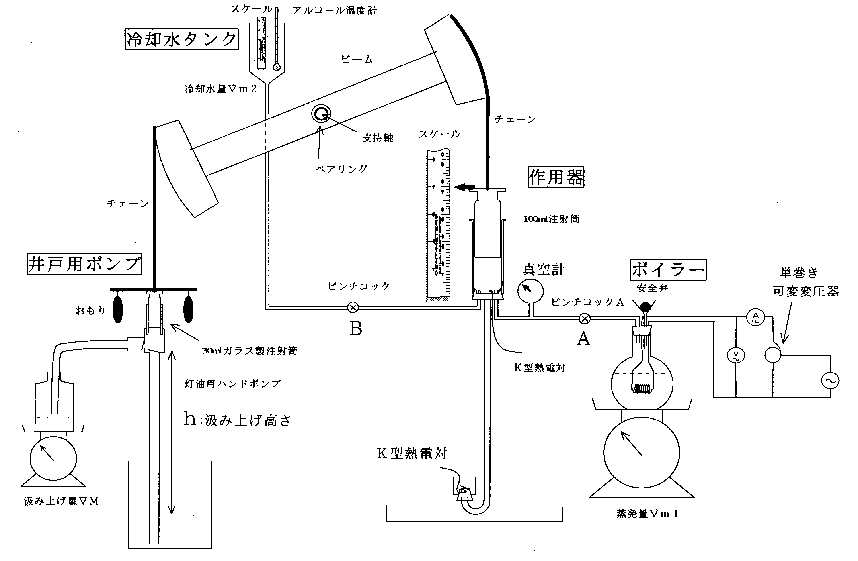

ニューコメンの大気圧機関再現装置の全体図

装置の全体

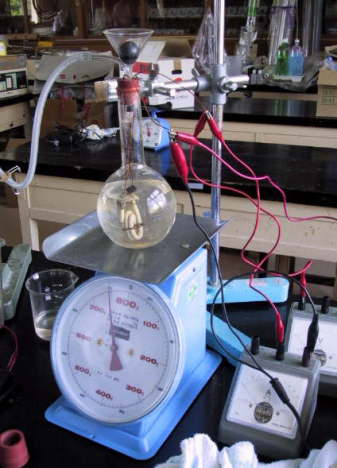

ボイラー部 ボイラー部。水の減少を測ることができるようになっている。

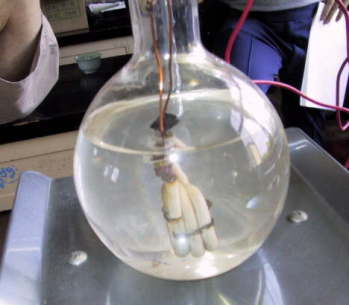

電熱器↑ 　　　　　　　　　　　　　　　　安全弁↓

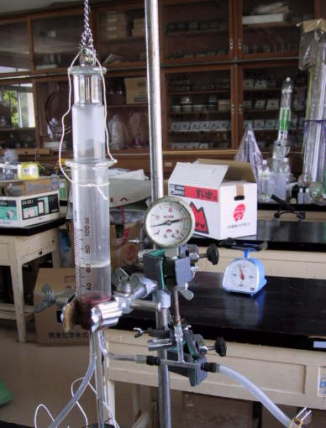

作用器　作用器の注射筒

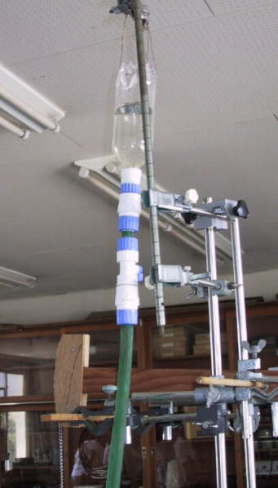

凝縮用の水をためてあります。 圧がかかるので、ピンチコック を開くだけで、水が作用器の 中に出ます。

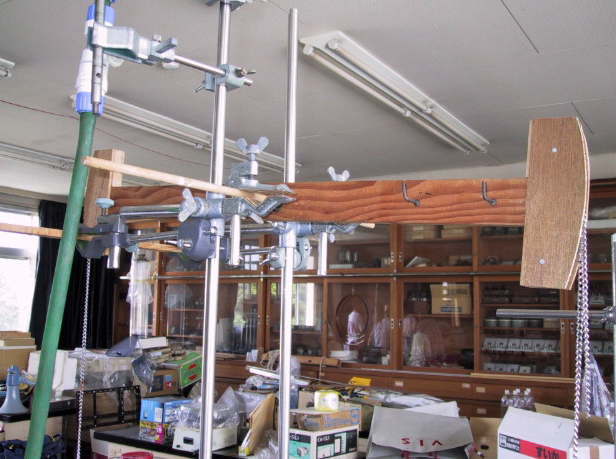

ビーム部分

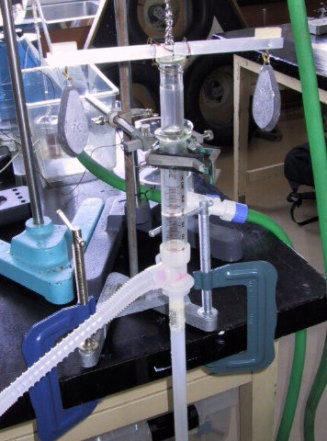

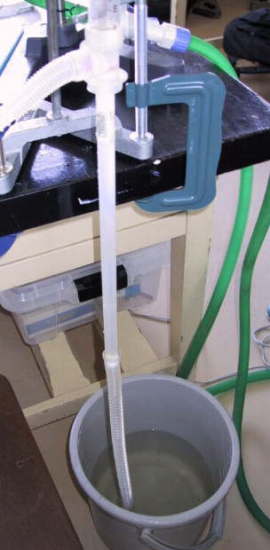

汲み上げポンプ部　灯油用の道具をうまく利用してあります。
