ウエーブマシン上の定常波

ウエーブマシン上の定常波

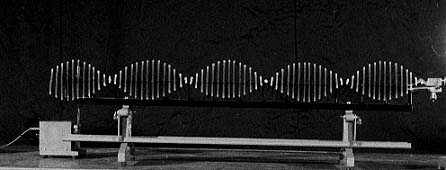

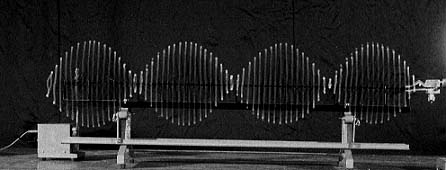

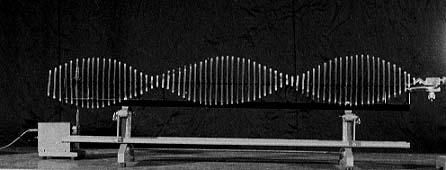

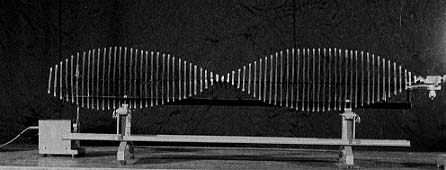

　シャイブ式ウエーブマシン（中村理科：水平すだれ式波動実験器）上に作った定常波の画像集です。震動源の関係で基本振動がうまく作れません。自由端の振動では７倍、１１倍の振動が安定せず撮影できませんでした。

　撮影方法はカメラを三脚に固定し、振動の１周期にわたってレリーズでシャッターを開放して露出します。

ウエーブマシン　高校の波動単元ではごく一般的な教具ですが一応ご紹介しておきます。

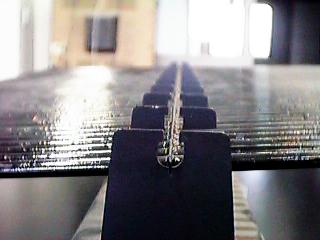

　これが撮影に使用したウェーブマシン。
